Indatrafina Sinws silicone nanofias para celular solar

Hongwu silicone nanofias SINWS (D 100-200nm l> 10um) são amplamente utilizados em íon de lítio baterias, célula solar,termoeletricidade, fotovoltaica e não volátil memória Aplicações. Em estoque, envio para em todo o mundo.

  • origem do produto:

    china
  • porto de embarque:

    Guangzhou,Shanghai
  • tempo de espera:

    in stock
  • Forma de pagamento:

    T/T,Paypal
Detalhes do produto
Produto Nome: silicone nanofias
Fórmula: Sinws
Diâmetro: 100-200 nm.
Comprimento: > 10 UM
Pureza: 99%
Aparência: amarelo verde

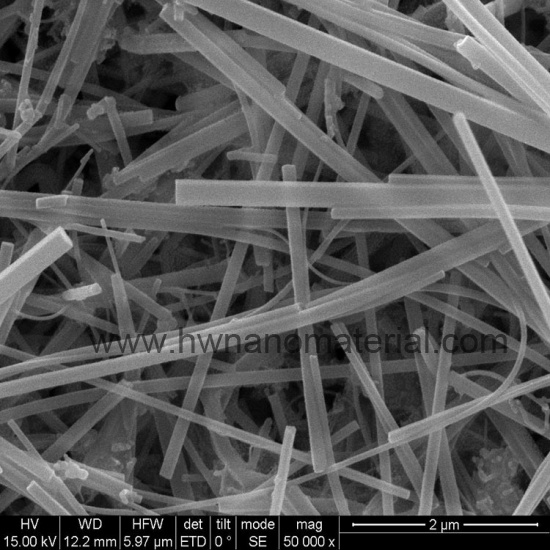

Como um representante típico de nanomateriais unidimensionais, silicone nanofias Não só possui as propriedades especiais dos semicondutores, mas também exibem propriedades físicas diferentes de materiais de silício em massa, como emissão de campo, condutividade térmica e luz visível luminescência. Portanto, silício nanofias tem grande valor de aplicação em potencial em dispositivos eletrônicos nanométricos, optoeletrônicos dispositivos e novo Energy.More Importante, silicone nanofias Ter excelente compatibilidade com as tecnologias de silício existentes e, portanto, têm grande potencial para aplicações de mercado. Portanto, silicone Nanowire é um material novo com grande potencial de aplicação no campo de unidimensional nanomateriais.

silicone nanofias Tenha muitas vantagens, como amizade ambiental, biocompatibilidade, fácil modificação de superfície e compatibilidade com a indústria de semicondutores.

silicone nanofias são importantes materiais para semicondutores Biossensors.Silicon nanofias Como uma espécie de importantes nanomateriais de semicondutores unidimensionais, suas propriedades ópticas únicas, como fluorescência, UV, emissão de campo e transporte elétrico, propriedades elétricas, condutividade térmica, alta atividade superficial e efeito de confinamento quântico no transistor de efeito de campo de alto desempenho, detector de elétrons e nano-dispositivos Aspectos como o dispositivo de exibição de emissões de campo tem uma boa aplicação Prospecto.

silicone nanofias também são amplamente estudados para uso em íon de lítio Baterias, Termoeletricidade, Photovoltaica, Nanowire baterias e não volátil memória Aplicações.
